SKM Power Tools modules

Hieronder worden de meest gebruikte modules in Nederland en België beschreven. DAPPER is de basis module, die bij bijna elke combinatie vereist is.

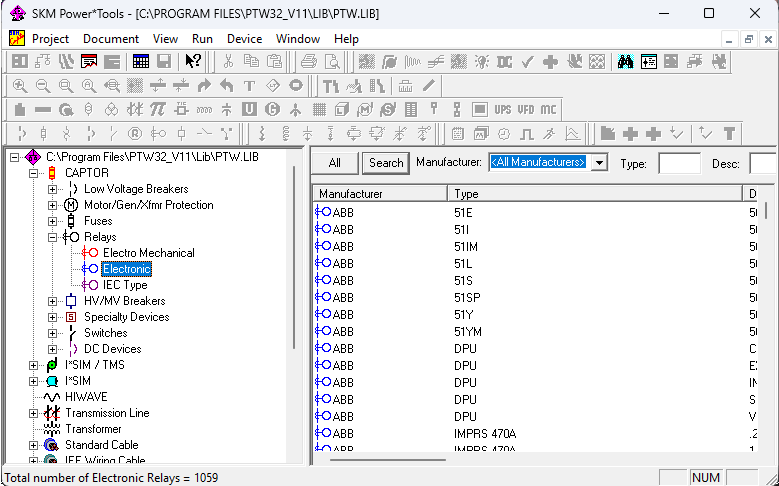

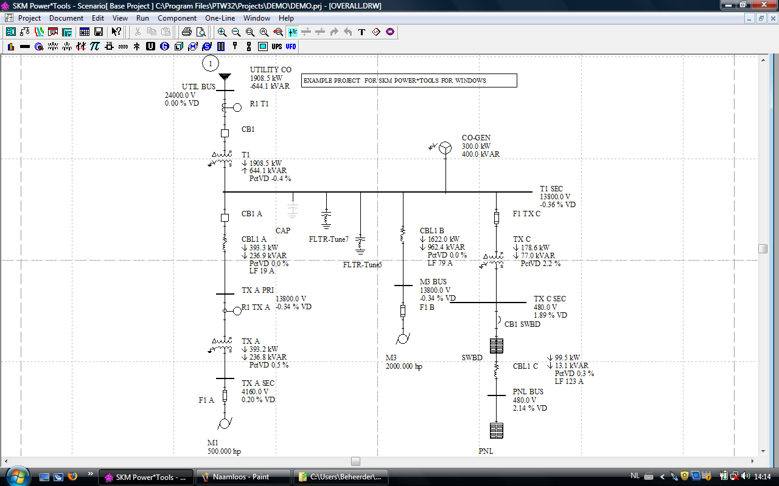

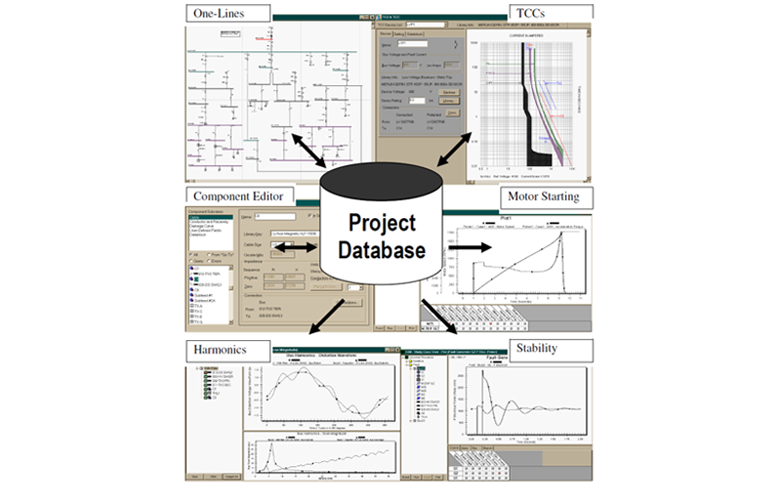

DAPPER voert onder meer loadflow berekeningen uit (bepalen van spanningsdalingen en vermogensstromen). Daarnaast bevat DAPPER een tekenprogramma voor one-line diagrams, een component editor en een uitgebreide bibliotheek voor de invoer van gegevens. Alle andere modules worden optioneel geleverd in combinatie met DAPPER.

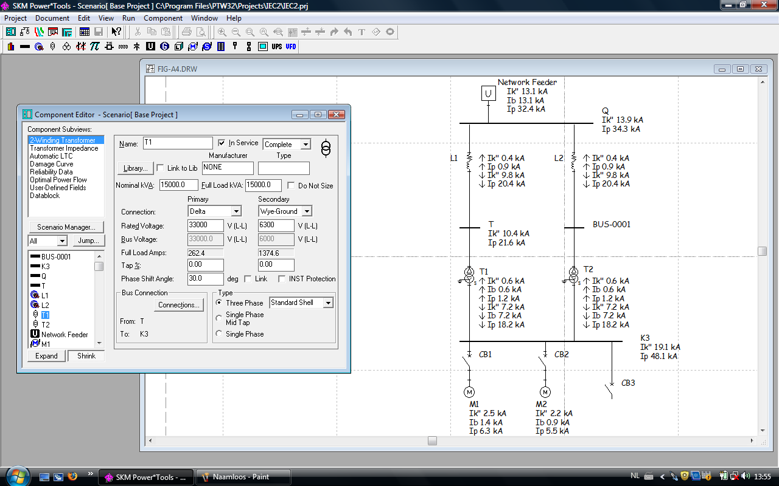

IEC_FAULT 909 / 363 zijn twee modules voor kortsluitberekeningen volgens IEC 60909 en IEC 61363. De IEC 60909 is voor landinstallaties en de IEC 61363 voor schepen en offshore.

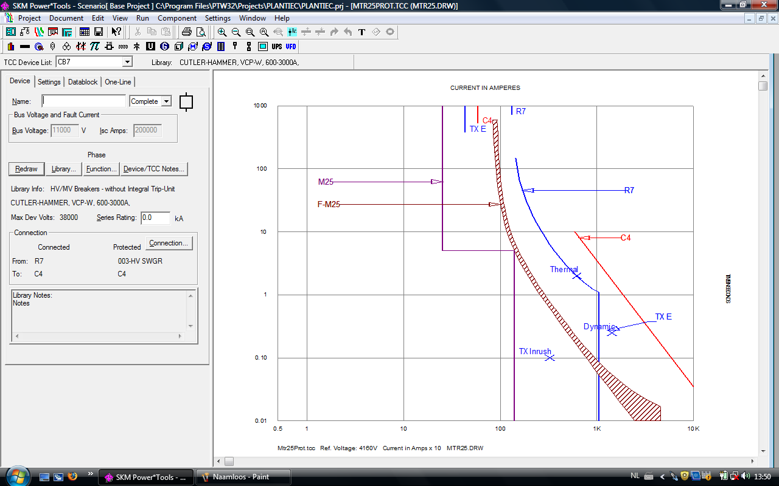

CAPTOR presenteert grafisch stroom/tijd (It-)diagrammen. U kunt met CAPTOR selectiviteitsonderzoek doen en instelwaarden van overstroom- en aardfoutrelais bepalen.

Arc Flash Evaluation berekent de incident energie (cal/mm² or J/mm²) op zekere afstand van de vlamboog volgens OSHA, NFPA 70E, NEC 110.16 of IEEE 1584 (aanbevolen). Gecombineerd met DC Systems Analysis kunt u ook berekeningen doen aan DC systemen volgens NFPA 70E 2012 Annex D.8.1.1.

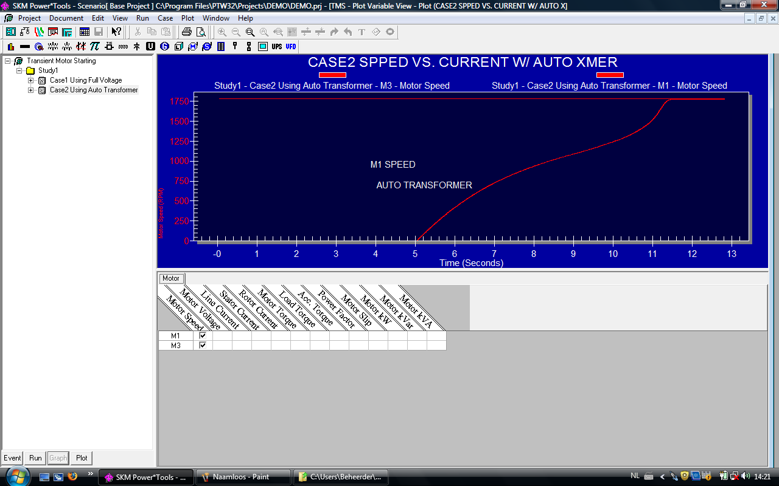

TMS simuleert het starten van motoren. Onder meer vermogen, stroom, spanning, toerental en koppel kunnen grafisch worden weergegeven t.o.v. de tijd.

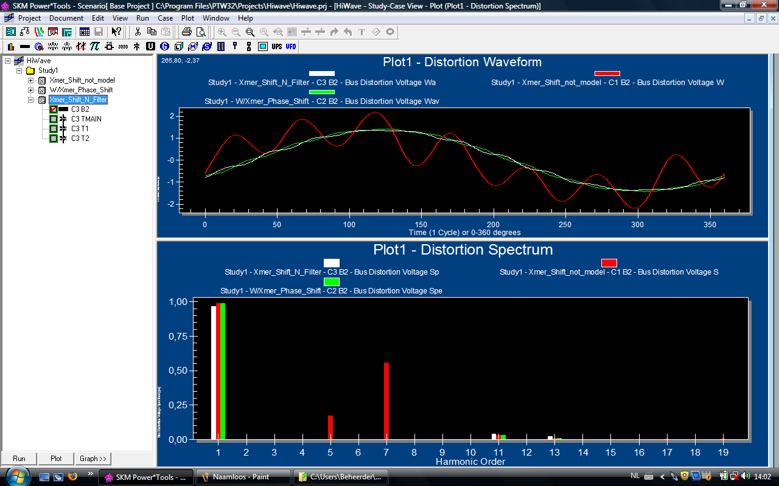

HI_WAVE berekent hogere harmonischen in stroom en spanning. U kunt met deze module onder meer de total harmonic distortion (THD) bepalen en hoogfrequente doorlaatfilters ontwerpen.

I*SIM simuleert de dynamische respons van symmetrische storingen (lastverandering, wegvallen van het openbare net of van een generator, opstarten van motoren). Modellen en parameters voor de turbine regeling en bekrachtiging van de generator moeten uiteraard worden ingevoerd.

DC System Analysis is voor berekeningen aan gelijkstroomnetten. Met deze module berekent u de benodigde capaciteit van accu's en maakt u loadflow- and kortsluitberekeningen (IEC 61660, ANSI 399, ANSI 946).

Meer informatie kunt u vinden op de website van SKM. Of neem even contact met mij op.

Technische gegevens

Hieronder vindt u de aanbevolen systeemvereisten voor de SKM Power Tools software, de license key opties en opties voor het aantal knooppunten (buses).

Aanbevolen systeemvereisten

Onderstaande eisen zijn van toepassing op SKM Power*Tools for Windows, Version 11 (PTW V11).

License Key Opties

SKM Power Tools software wordt geleverd met één van deze sleutels. Zodra u de sleutel heeft geïnstalleerd, doet deze zijn werk verder automatisch.

Opmerkingen:

• Chrome Remote Desktop, TeamViewer en GoToAssist werken met LAN Key, maar Windows Remote Desktop niet.
• Bij de LAN keys kunnen tegen gereduceerd tarief meerdere gebruikers per module aan de licentie worden toegevoegd.

Knooppunten (buses)

Een knooppunt (bus) in een elektrisch netwerk is een punt waar twee of meer componenten (takken, branches) van het circuit samenkomen. Het wordt vaak weergegeven door een stip in een schakelschema. In essentie is het een verbindingspunt waar elektrische stroom kan splitsen of samenkomen. Een uitgebreidere uitleg kunt u vinden in FAQ26 op de website van SKM.

In SKM Power Tools kunt u kiezen uit 50, 100, 300, 1000, 2000, 5000 en 12000 Buses. Onze cliënten kiezen meestal voor 300 buses, maar 100 en 1000 buses komen ook vaak voor. Bij twijfel kunt u ook een licentie voor bijvoorbeeld 100 buses aanschaffen en upgraden naar 300 of 1000 buses wanneer het nodig is.

Ondersteunde formaten

SKM Power Tools ondersteunt verschillende formaten, waardoor de output gemakkelijk verwerkt kan worden in onder meer Microsoft Office en AutoCAD. Voor export naar PDF levert SKM een eigen PDF printer, zodat documenten tot A0 formaat gemaakt kunnen worden (de PDF printer van Microsoft ondersteunt tot A3 formaat).

Invoergegevens en berekeningsresultaten kunt u exporteren als RPT, XLS, HTM of SS3 bestand.

Prijzen en offertes

De prijs van een licentie van de SKM Power Tools software hangt af van het aantal modules, knooppunten en gebruikers, maar ook van het type key. Na de juiste selectie kunt u de prijs berekenen met de prijslijst van SKM. Uiteraard help ik u graag met selecteren en maak ik een offerte in euro's op maat voor u.

Op de website van SKM staat een prijslijst. De genoemde prijzen zijn in dollars, voor levering in 2025 en exclusief taxes en verzendkosten (totaal ca. USD 200).

Combination & Upgrade Pricing Matrix

U kunt uw licentie helemaal zelf samenstellen en de prijs berekenen met de Combination & Upgrade Pricing Matrix. We geven 2 voorbeelden.

Voorbeeld 1
Selectie: DAPPER, CAPTOR, Arc Flash Evaluation, IEC 909 voor 1 user, 300 buses, Standalone USB Key.
Investeringskosten: USD 14.170 (excl. taxes en verzendkosten)

Voorbeeld 2
Selectie: DAPPER, CAPTOR en IEC 909 voor 2 users, Arc Flash Evaluation en TMS voor 1 user, 100 buses, LAN USB Key.
Investeringskosten: USD 21.652 (excl. taxes en verzendkosten)

Combo-Packs

U kunt ook kiezen voor een Combo-Pack, ofwel een door SKM samengesteld standaardpakket. Een Combo-Pack kan voordeliger zijn dan een zelf samengesteld pakket. Zo is het IEC Industrial Pack met 300 buses en standalone USB key identiek aan de selectie in voorbeeld 1, maar wel voordeliger.
Investeringskosten: USD 13.095 (excl. taxes en verzendkosten).

Vraag een offerte aan

Als u in Nederland of België gevestigd bent (of op uw verzoek ook in een ander EU land), maak ik graag een offerte op maat volgens uw specifieke wensen in Euro's en inclusief verzendkosten. Bel 06-22992403 of mail naar info@svri.nl.

Gratis demo versie

SKM Power Tools uitproberen? Dat kan met de gratis 30-Days Demo Version. Deze versie is gelimiteerd tot 15 knooppunten en 35 componenten. Afdrukken is helaas niet mogelijk. Maar met de Demo Version kunt u wel alle modules uitproberen en alle opgaven uit de uitgebreide tutorial maken.

Probeerversie installeren en activeren:

1. Mail uw aanvraag voor de SKM Power Tools Demo versie naar info@svri.nl en onderteken met uw naam, functie, telefoonnummer, e-mail adres en de naam van uw organisatie.
2. U ontvangt een e-mail terug met een link
3. Na aanklikken kan het even duren voordat u een PTW32_~.exe bestand (ca. 400 MB) kunt downloaden
4. Download en installeer de software op een PC of laptop, waarop SKM Power Tools nooit eerder is geïnstalleerd
5. Na opstarten is de Demo Version 30 dagen actief

Tijdens de installatie worden manuals, tutorials en andere pdf-documenten mee geïnstalleerd in de map ~\PTW32\Doc. Wij raden u aan om te beginnen met het document PTW Tutorial. Dit is een uitstekende tutorial om snel aan de slag te gaan met de software.
